纤维转盘过滤机


功能介绍


  • 产品详情
  • 产品评论
  • 成功案例

  • 一、产品介绍

        U&D纤维转盘过滤器是按照成熟并广泛运用的转鼓过滤方式进行工作,机械是由一系列水平安装、可旋转的过滤转盘构成,转盘安装在中央管轴之上,每一转盘由各单一不锈钢组件组成。污水从内向外穿流过滤,后从机械的端部流出。其间,转盘开始处于静止状态。在重力作用之下固体物质沉积在筛网之上,随着时间的延长,网状布料会被截留的固体物质所覆盖。这一现象会导致压力差上升,在到达预先设置的最大压力差时,转盘开始缓慢旋转,冲洗棒按照一定节奏对过滤面上沉积固体物质进行清理。通过水泵,将过滤处理后的污水向喷头提供冲洗水。冲洗射流溶解固体物质,通过组件之下安装的厚浆料斗将反冲洗排出箱体.在清理过程时,污水过滤过程不会中断。
        U&D纤维转盘过滤机通过自由落差进行过滤处理,过滤面积大,可截留来自二沉池的活性污泥絮凝块,用于循环水制备,工业用水/生活用水等。还可以对表面水制备自来水和紫外线杀菌之前进行预过滤处理,用于排河排海或者深度处理工艺之前的过滤处理。



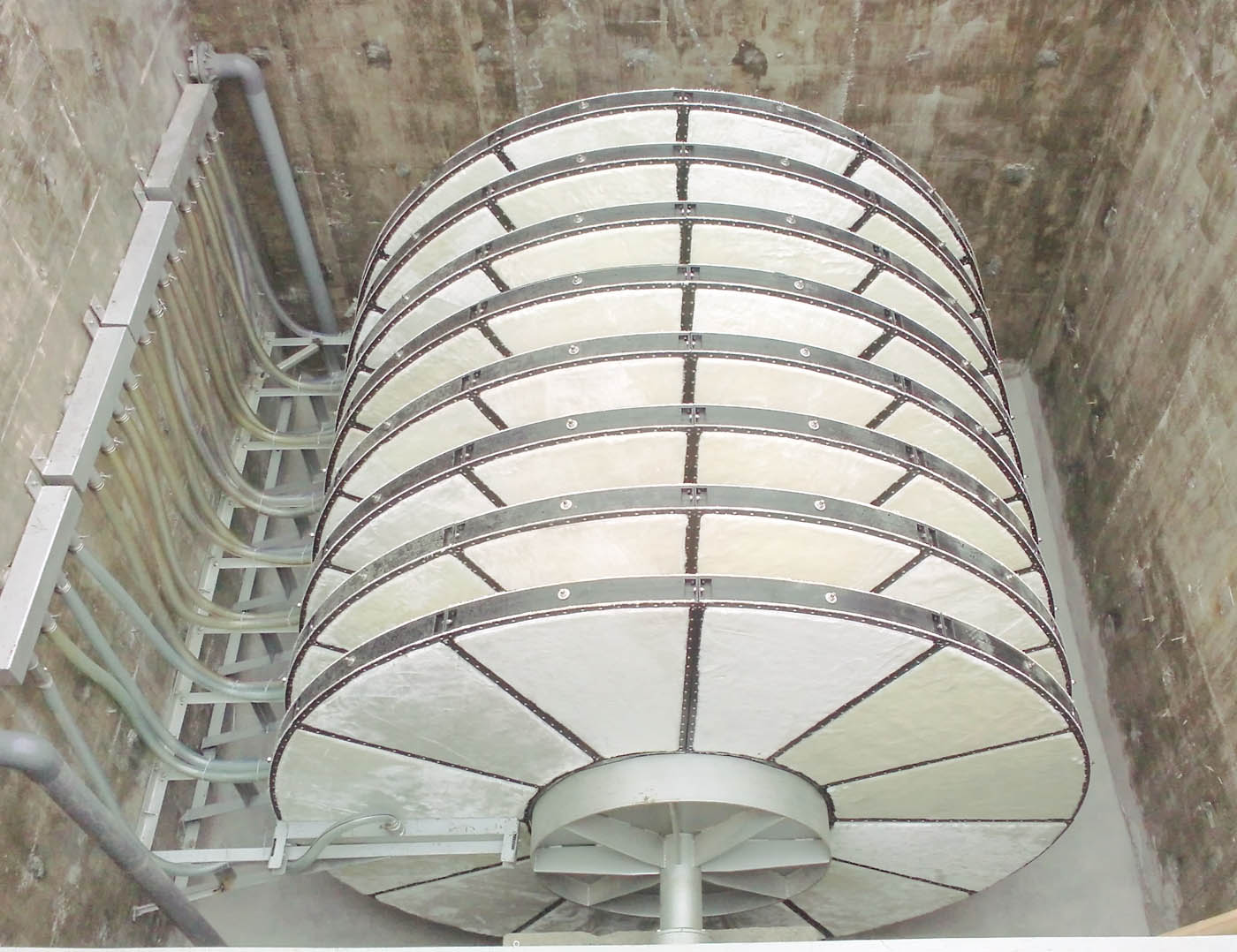

    二、设备组成




        纤维转盘过滤机主要由箱体、滤盘、反冲洗部分、排泥部分、中心管、驱动部分、电气控制、泵阀组成。

        (1)箱体:碳钢焊接,内部用进口防腐涂料,外部用环氧富锌防腐漆处理,箱体结构紧凑,重量轻,占地面积小,副箱可调节水位落差大小。

        (2)滤盘:每个滤盘由六个独立的分片组成,上面覆盖已滤布及衬底。滤毛的深度储存俘获的粒子,减少正常运行时的水头损失。每个滤盘至少有5.2㎡-13㎡的有效浸没过滤面积,且容易从装置上取出。

        (3)反冲洗:由反冲洗吸口、管道、支架部件组成,用于滤布的反冲洗。

        (4)排泥:由排泥吸口、管道、支架部件等组成,用于清理滤池底部的污泥

        (5)中心管:中水经处理后通过中空管流入副箱,中心管即可输送中水又可以带动滤盘的旋转。

        (6)驱动部件:由减速机、链轮、链条等组成,用来带动中心管和滤盘转动。

        (7)电气系统:由电控箱、PLC、触摸屏、液位监测等电控元件组成,用于控制反冲洗、排泥的过程,使其运行自动化,并可调整反冲洗间隔时间、排泥间隔时间

        (8)泵阀组件:由离心泵、管道、电动球阀组成,用于反冲洗和排泥

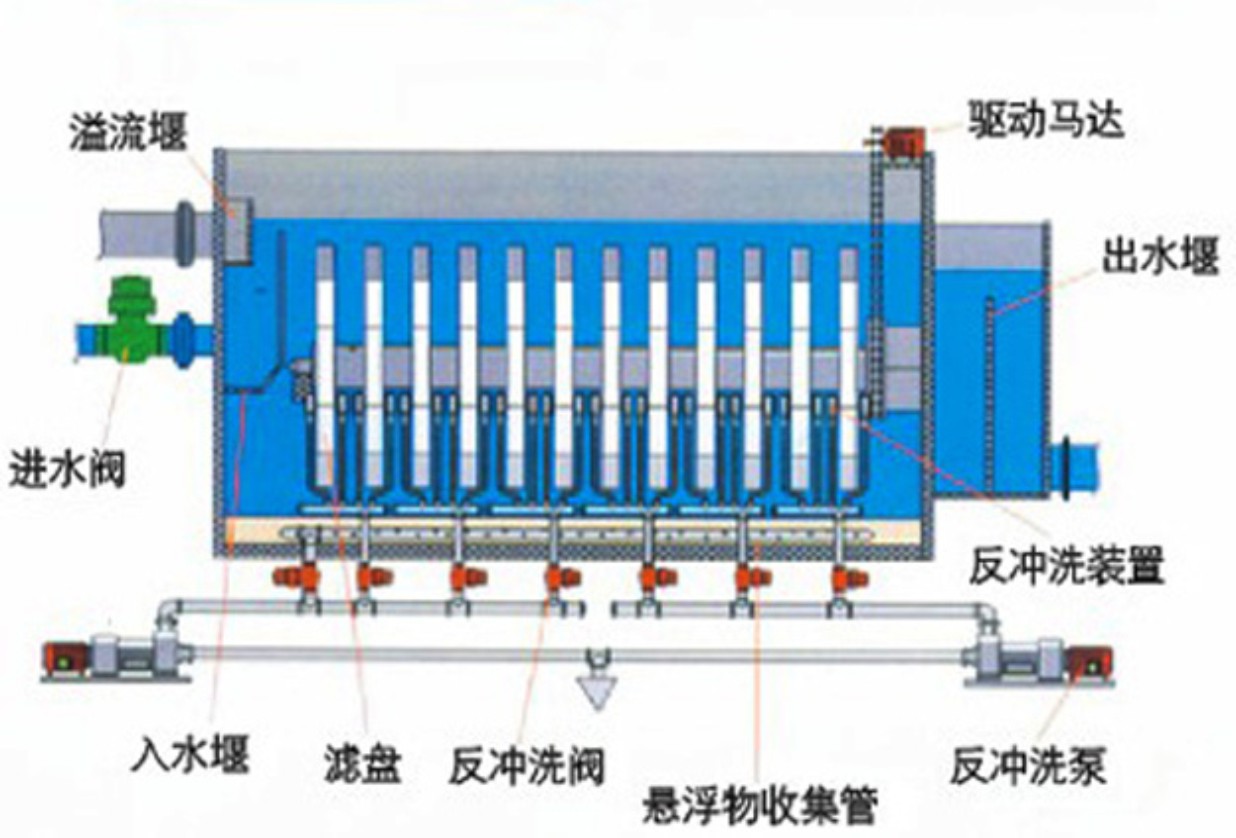

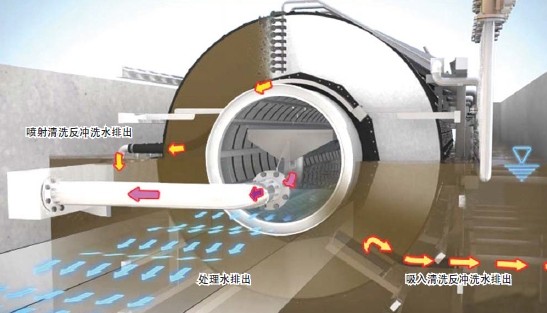

    三、工作原理示意图



        外进里出式转盘过滤器由一系列水平安装的旋转过滤盘组成,每个过滤转盘由以偶数的扇形过滤板组合而成,转盘上装有可方便拆卸的滤布,滤布材质为纤维,滤布的过滤孔径为10um。纤维转盘滤池的运行状态包括:过滤、反冲洗、排泥状态。
       (1)过滤
        污水重力流进入滤池,滤池中设有布水堰,滤布采用全淹没式,污水通过滤布外侧进入,过滤液通过中空管收集,重力流通过出水堰排出滤池,整个过程为连续式。
        (2)清洗
        过滤中部分污泥吸附于滤布外侧,逐渐形成污泥层,随着滤布上污泥的积聚,滤布过滤阻力增加,滤池水位逐渐升高,通过压力传感器监测池内液位变化。当该池内液位到达清洗设定值(高水位)时,PLC即可启动反抽吸泵,开始清洗过程,清洗时滤池可连续过滤。
        过滤期间,过滤转盘处于静态,有利于污泥的池底沉积。清洗期间,过滤转盘以1转/2分钟的速度旋转。抽吸泵负压抽吸滤布表面,吸除滤布上积聚的污泥颗粒,过滤转盘内的水自里向外被同时抽吸,并对滤布起反清洗作用。瞬时冲洗面积仅占全过滤转盘面积的1%左右。
        清洗时,2个滤盘为一组,通过自动切换抽吸泵管道上的电动阀控制,纤维转盘滤池一个完整的清洗过程中各组的清洗交替进行,其间抽吸泵的工作是连续的。当进水水质突然之间恶化,池内液位迅速上升到反洗液位,清洗时同时启动所有反冲洗泵,可同时对几组过滤转盘进行反冲洗,直至反冲洗周期恢复正常。
        (3)排泥系统
        纤维转盘滤池的过滤转盘下设有斗形池底,以利于池底污泥的收集。污泥池底沉积减少了滤布上的污泥量,可延长过滤时间,减少反洗水量,经过一设定的时间段,PLC启动排泥泵,通过池底穿孔排泥管将污泥回流至厂区排水系统。其中,排泥间隔时间及排泥历时可以调整。

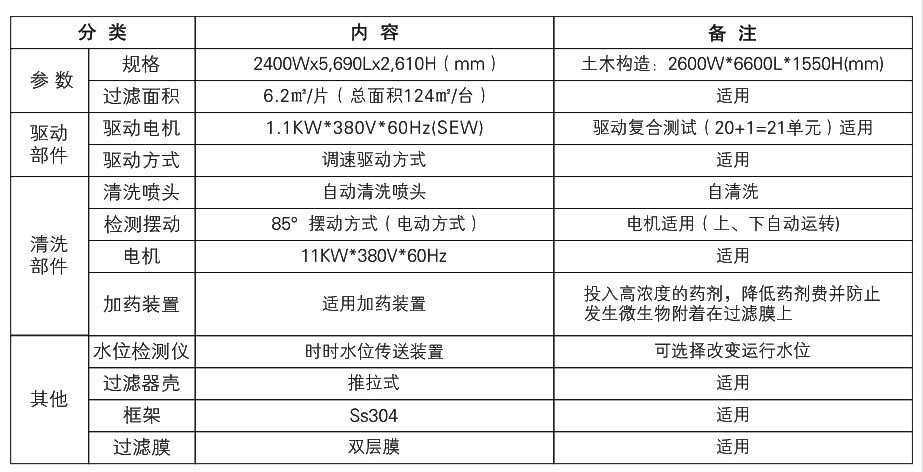

    四、技术参数

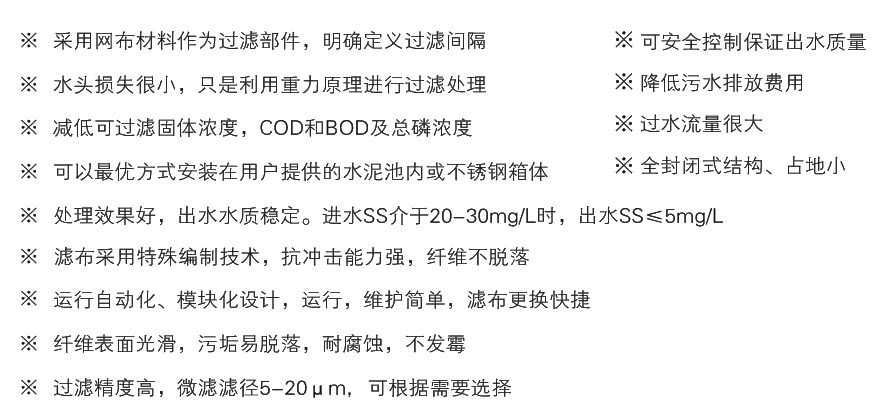

    五、技术特点

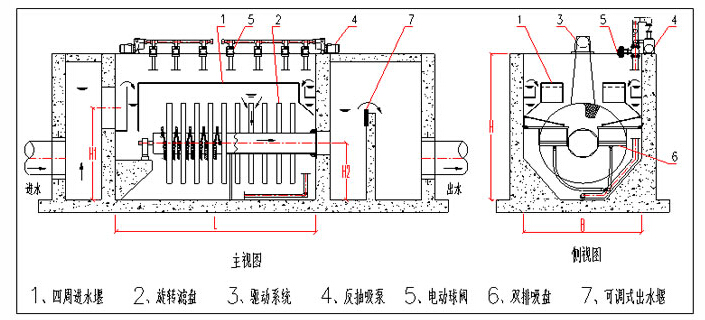

    六、结构示意图

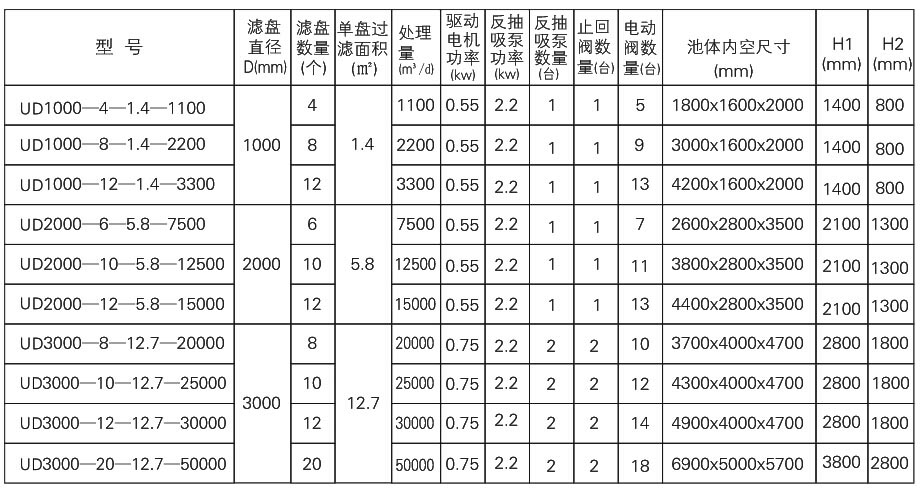

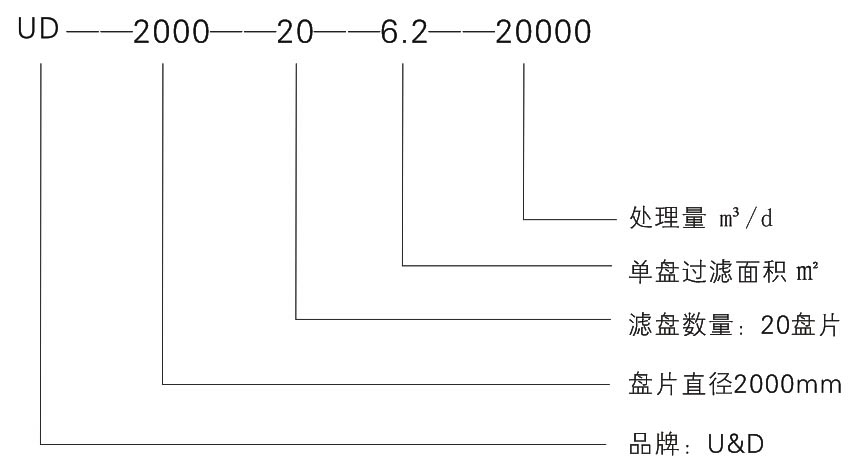

    七、设备选型
